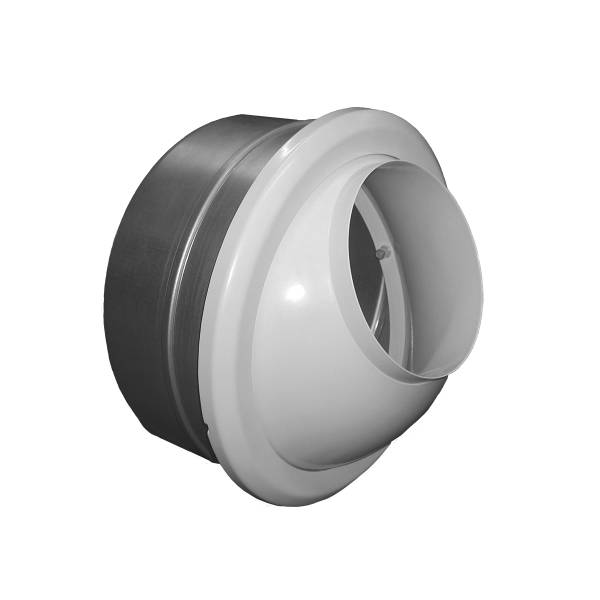

Weitwurfdüse Luftverteiler schwenkbar NW 100 - 400mm
Beschreibung
Weitwurfdüsen sind Luftverteilelemente und dienen zur Verteilung von Zuluft in große Entfernungen. Die Strömungsrichtung der Zuluft wird sowohl durch die Temperaturdifferenz zwischen der Zuluft und der Luft im Raum als auch durch äußere Einflüsse, z.B. die örtliche Strömung, beeinflusst. Zur Sicherung einer optimalen Verteilung der Luft im Betrieb Heizen, Lüften und Kühlen ist es notwendig, die Richtung des Austritts der Zuluft den jeweiligen Bedingungen entsprechend anzupassen.
Material
Die Düsen sind für eine Installation in Innenräume bestimmt und zur Verwendung sauberer, stofflich unbelasteter Luft geeignet. Lufttemperatur muss im Bereich von -20 bis +70 °C liegen.
Material
- Düsenkörper und Blendrahmen Aluminium
- verzinktes Blech
- Verteilung der Zuluft über große Entfernung
- Zum EInbau in Luftleitungen, Wänden oder
Decken vorgesehen. - Für große Hallen, Theater, Konzertsäle
- Luftmenge von 40 bis 2400 m³/h
- Größen: 100, 125, 160, 200, 250
315 und 400mm - Zur Heizung mit ?tp = 25 K und Kühlung mit ?tp = 14 K
- Änderung der Richtung manuell (± 25°)
- Hohe Endgeschwindigkeit der Luftströmung
- Oberfläche Lackiert
| Düsengröße | Y | Z | Anzahl der Schrauben |
| 100 | 106 | 118 | 3 |
| 125 | 132 | 144 | |
| 160 | 168 | 178 | |
| 200 | 208 | 218 | |
| 250 | 258 | 268 | |
| 315 | 323 | 333 | |
| 400 | 408 | 418 |
Die Düsen sind für eine Installation in Innenräume bestimmt und zur Verwendung sauberer, stofflich unbelasteter Luft geeignet. Lufttemperatur muss im Bereich von -20 bis +70 °C liegen.
| Material: | verzinktes Blech |
| Inhalt: | 1,00 Stück |
